Provdragning armering för verifierad bärighet i betong

Säkerställ hållfasthet och infästning med provdragning armering

Varför utförs provdragning av armering och infästningar?

Provdragning armering är en viktig testmetod som ofta utförs som en del av kvalitetskontroll av betong eller tillståndsbedömning av en konstruktion.
Syftet med att utföra provdragning är att fysiskt verifiera att:

  • Ingjutna detaljer klarar sin last
  • Armeringsjärn klarar sin del av dimensioneringen utan att spricka
  • Efterinstallerade infästningar som är viktiga för olika funktioner

Provdragningstest är avgörande för att garantera säkerheten i betongkonstruktionen.
Men också för att förhindra potentiella ras eller strukturella fel.

Till skillnad från beräkningar som baseras på teoretiska värden så ger provdragning av armering:

  • Ett faktiskt kvitto på installationens kvalitet
  • Men också att betongen har en verifierad hållfasthet i det specifika området
  • Testet är särskilt viktigt vid ombyggnationer där nya laster ska tillföras
  • Alternativt när dokumentation kring befintlig armering anses som bristfällig

Genom att testa vidhäftningen så säkerställer vi att kraftöverföringen mellan stål och betong fungerar som avsett.

När och var behövs provdragning av armering utföras?

Behovet av att testa hållfastheten uppstår i många skeden i betongkonstruktions livscykel, från nyproduktion till renovering av äldre infrastruktur.
Det är inte bara betongens kvalitet som avgör, utan även hur väl montaget av bultar och armering har utförts.

Renovering och tillbyggnad

När nya laster ska tillföras i befintlig betong är provdragning armering ett krav för att säkerställa att förankringen håller:

  • Balkonginfästningar: För att garantera att nya eller renoverade balkonger klarar både egentyngd och nyttolast.
  • Säkerhetsräcken och fallskydd: På tak, kajer och i trapphus där personsäkerheten är helt beroende av infästningens styrka.
  • Stålstommar och avväxlingar: Vid håltagning eller påbyggnad där tunga stålelement förankras i den befintliga betongstommen.

Infrastruktur och samhällsfastigheter

Broar, tunnlar och stora offentliga byggnader utsätts för enorma påfrestningar:

  • Bullerplank och vägbarriärer: Infästningar som måste klara stora vindlaster, dynamisk påverkan och potentiella påkörningar.
  • Kontaktledningar och belysning: Särskilt i tunnlar och längs järnväg där vibrationer över tid kan påverka vidhäftningen.
  • Maskinfundament i industrier: Förankring av tung utrustning som skapar konstanta vibrationer och utmattningslaster i betongen.

Kvalitetskontroll och kontrollansvar

För att verifiera att installationen av kemankare eller mekaniska expanders har utförts enligt tillverkarens anvisningar:

  • Strandområden och kajer: Kontroll av stag och bultar i korrosiva miljöer där materialet kan ha försvagats.
  • Verifiering av montage: Som en del av egenkontrollen för att säkerställa att borrhål rengjorts korrekt och lim härdat som avsett.

Så går provdragning armering till med våra metoder

Att utföra en provdragning kräver precision och kalibrerad utrustning för att resultaten ska vara juridiskt och tekniskt hållbara.
Northscan arbetar systematiskt för att leverera exakta mätvärden enligt gällande standarder.

  1. Lokalisering och planering
    Innan testet påbörjas är det avgörande att förstå konstruktionens inre för att inte orsaka onödiga skador:
    • Betongscanning: Vi använder georadar för att lokalisera den befintliga armeringen så att testobjektet kan placeras korrekt utan att kapa vitala järn.
    • Ytförberedelse: Vi säkerställer att ytan runt infästningen är plan så att den hydrauliska dragutrustningen får ett vinkelrätt och stabilt stöd.
  2. Mekanisk belastning och mätning

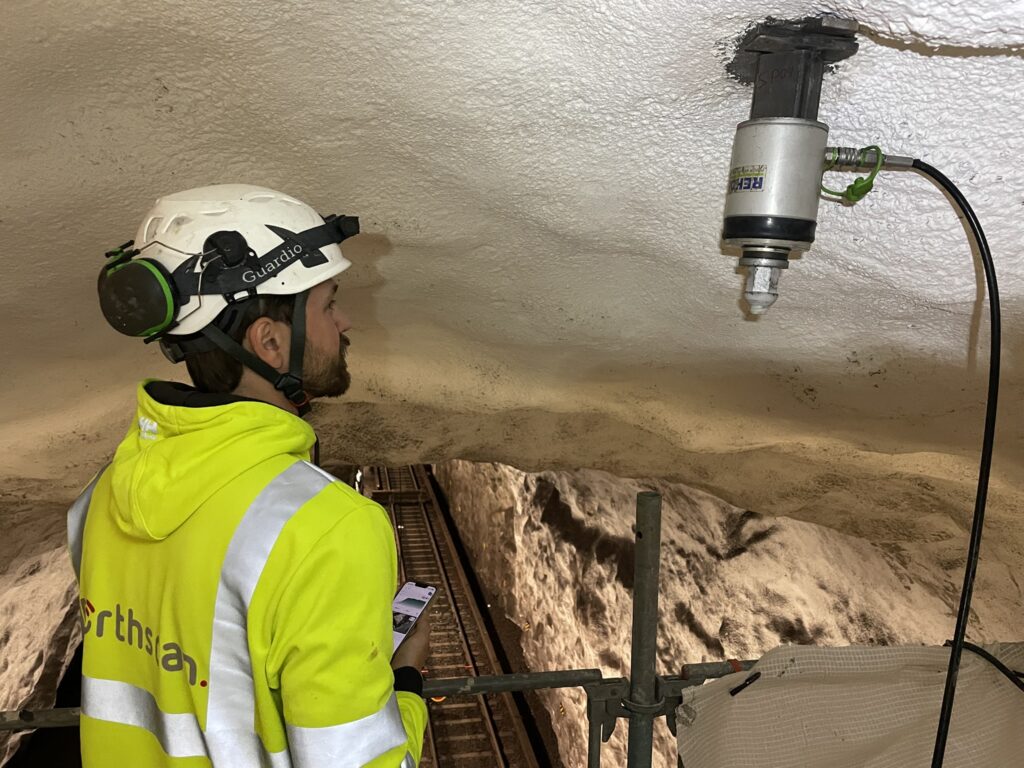

    Vi monterar en kalibrerad hydraulisk domkraft över testobjektet:
    • Proof Load (Provbelastning): Objektet belastas upp till en specifik nivå, ofta 1,2 till 1,5 gånger dimensionerad last,
      för att verifiera säkerhetsmarginalen utan att skada materialet.
    • Stegvärdering: Lasten appliceras gradvis medan vi mäter eventuell glidning eller deformation med hjälp av digitala klockor.
    • Brottlastprov: Vid behov dras objektet tills ett brott uppstår (stålbrott eller betongkonbrott) för att fastställa den absoluta maxkapaciteten.
  3. Teknisk analys och rapportering
    Efter avslutat fältarbete sammanställer vi resultaten:
    • Kraft-förskjutningsdiagram: En visuell presentation av hur infästningen reagerade under belastning.
    • Analys av brotttyp: Om brott uppstår dokumenterar vi om det beror på betongens kvalitet, limmets vidhäftning eller stålets styrka.
    • Slutbedömning: En tydlig rapport som fungerar som beslutsunderlag för konstruktörer och fastighetsägare gällande fortsatt användning av provdragning armering.

Frågor och svar om provdragning armering

Provdragning av armering av betongspecialister för verifierad hållfasthet

Att lita på en konstruktion handlar om mer än att bara anta att allt är korrekt byggt, det handlar om verifiering.
Northscan kombinerar djup teknisk kunskap inom betongdiagnostik med avancerad mätteknik för att leverera marknadens mest tillförlitliga beslutsunderlag.

Genom att integrera oförstörande scanning med mekanisk provning erbjuder vi en helhetslösning som minimerar risker och optimerar underhållsplaneringen.
Vi ser till att ni har den dokumentation som krävs för att uppfylla myndighetskrav och säkerhetsstandarder.

Välj en partner som förstår helheten i er konstruktion och boka oss för er nästa provdragning armering.
